船型開關內部結構原理

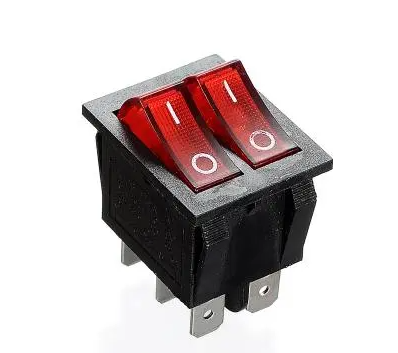

船型開關，也被稱為翹板開關或Rocker Switch，是一種通過交替按下操作按鈕的兩端來連接和斷開電氣電路的開關。這種開關常用于打開和關閉設備主電源。船型開關的內部結構通常由開關體、接線端子、彈簧和支架等幾個主要部件組成。

其中，開關體是船型開關最核心的部件，它主要包括觸點、轉動軸和鎖定片等。觸點是船型開關的最基本部件，一般由銅合金制成，它在開關過程中通過與其他部件的接觸實現導通或斷開電路，其質量和導電性能對開關的穩定性和壽命有著至關重要的影響。

轉動軸是船型開關的核心部件之一，它連接了開關體和支架，使開關可以順暢轉動，通常采用不銹鋼或高強度鋼材制成，以確保良好的耐腐蝕性和強度。

鎖定片則是船型開關的另一個核心部件，它負責控制開關的開合狀態。當開關處于關閉狀態時，鎖定片可以將開關鎖定，避免誤操作。

船型開關的應用非常廣泛，可以用于各種電子設備和機械設備中。在使用過程中，應注意選擇相應的船型開關以確保其一直正常運行，并應遵循一些操作注意事項，如避免在過載或短路的情況下操作開關，以保護船型開關。

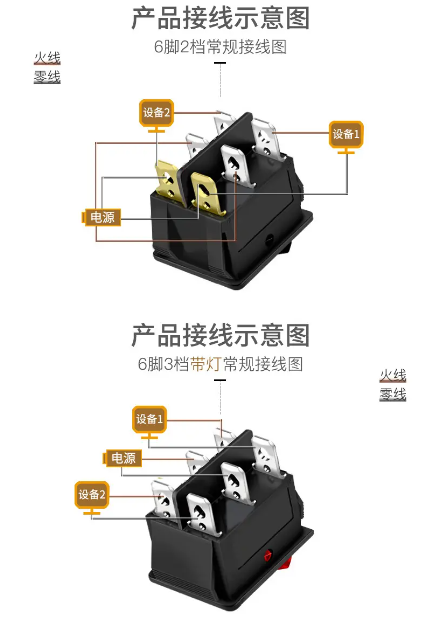

船型開關怎么接線

船型開關的接線方法需要根據具體的設備和電路來確定，但基本的步驟如下：

1. 首先，需要辨識船型開關的類型，例如它是三腳的還是四角的。

2. 確認船型開關的三個接線端口：正極、負極和輸出端口的位置和功能。

3. 將電源的正極連接到船型開關的正極端口，將電源的負極連接到船型開關的負極端口。

4. 將要控制的設備的正極連接到船型開關的輸出端口，將設備的負極連接到電源的負極端口。

5. 最后，根據需要將開關切換到所需的位置，以控制設備的開關和關閉。

在接線過程中，一定要確保正確連接，避免接錯線，否則可能會導致短路，造成非常危險的情況。

船型開關I/O定義

船型開關上的"I"和"O"標識通常代表數字1和0，其中"I"位置表示開的意思，即電平信號通；而"O"位置則表示關的意思，即電平信號斷。這兩個標識通常位于船型開關的按鍵兩端，更合理的設計是位于開關的安裝處，"I"端標識ON字眼，在"O"端標識OFF字眼。其實，“I/O”兩個字母是input/output的縮寫，并不僅僅用于表示開關的狀態。在電氣領域，I/O常用來描述一個設備與外部世界的交互方式：輸入（Input）是指設備從外部獲取信息的過程，輸出（Output）是指設備向外部發送信息的過程。
