五向開關的應用還是非常的廣泛，得益于可以有五個按鍵實現的功能集成到一個按鍵上，在產品一體化開發和高端度上都有不錯的體驗，下面講解下一個比較常見的應用。

顯示屏在現在基本是家家戶戶都有的電子產品，早期的顯示屏（電視機/電腦）上面都有很多按鈕，每個按鈕都是獨立完成某個功能，這樣很大程度上破壞了產品的外觀度，而五向開關應用后，就很多顯示屏把所有功能都集成到了顯示器一個按鈕上。

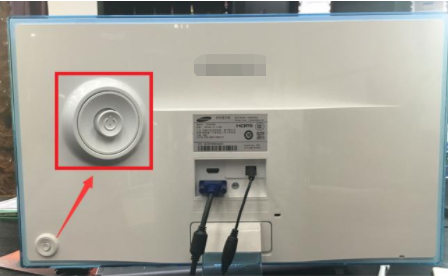

上圖可以看出這款電腦顯示器的開關按鈕，集成了調節分辨率以及亮度等等功能，要調節其他只需要一個按鈕就可以實現，這樣做及讓顯示器美觀，有降低了需要多個按鈕的成本，實現雙贏。

五向開關的相關技術參數：

1. 額定負荷: DC 12V 100mA

2. 接觸阻抗: ≤100mΩMAX

3. 絕緣阻抗: ≥100MΩMIN

4. 耐焊溫度: 260±5°5s

5. 使用壽命: 200,000 cycles

7. 使用溫度: -25 ℃ to 85 ℃

8. 使用濕度: ≤85% RH

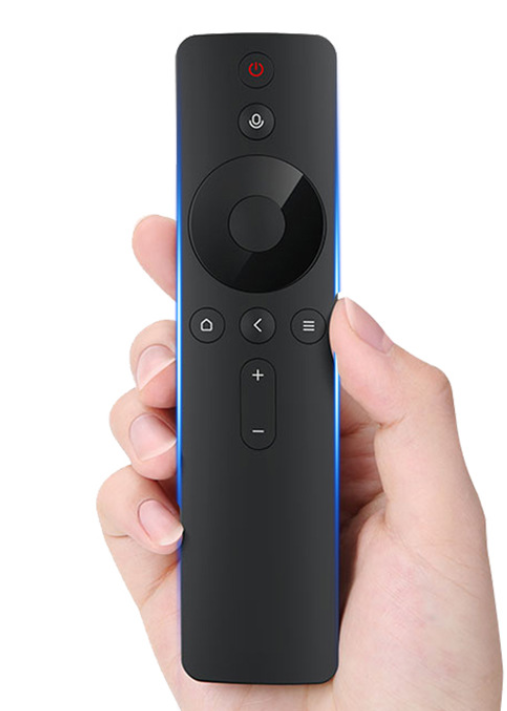

也有一些五向開關應用在這種新款的電視機遙控器上，比起以前很多按鍵的遙控器，簡潔不少的同時顯得更加高端和操作方便。

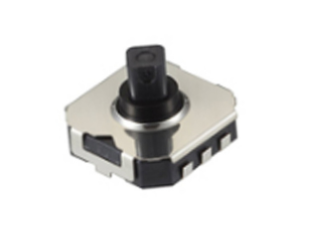

五向開關的外形圖

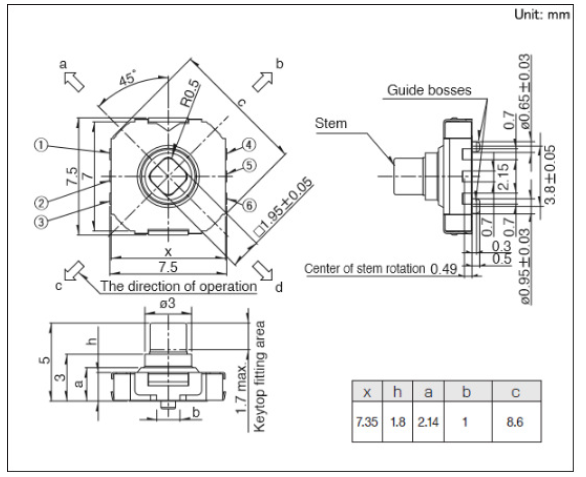

通過尺寸圖可以了解到，這款五向開關是貼片的，尺寸上屬于小尺寸，所以更加適合現在高度一體化的數碼產品。

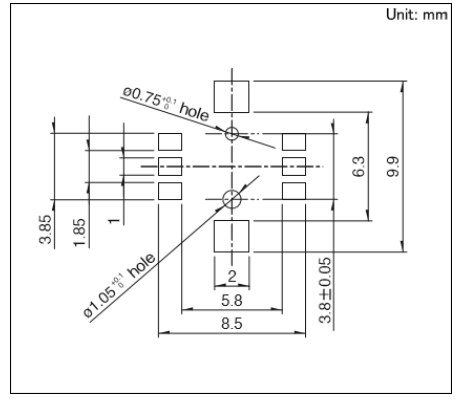

五向開關的焊接圖

焊接圖可以方便很多需要了解五向開關接線的技術員，快速接線。

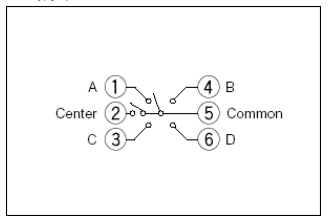

五向開關的電路圖
